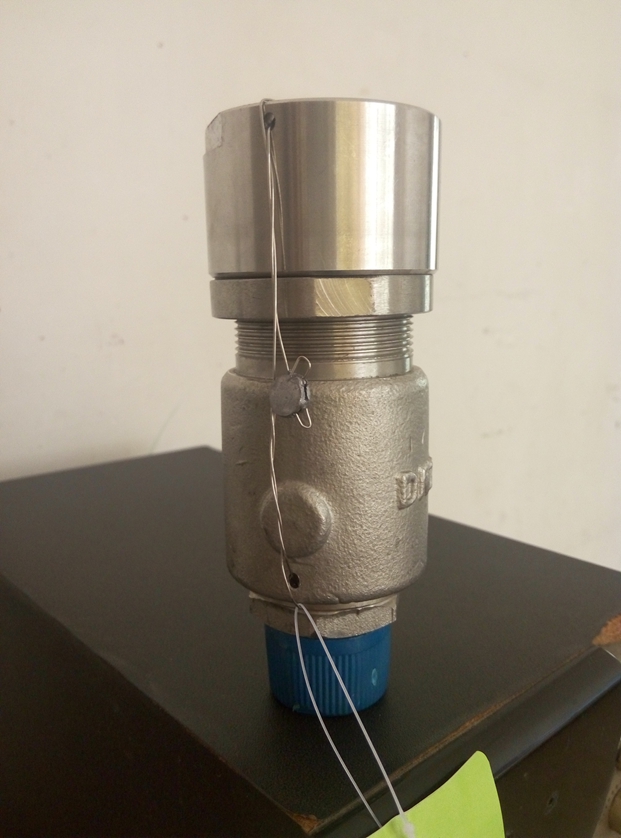

微啟式螺紋安全閥 |
 |
| 產品型號：A21F、A21H |
| 連接方式：內螺紋 |
| 結構形式：角式 |
| 驅動方式：自動 |
| 產品口徑：DN25～DN300 |
| 公稱壓力：0.6～10.0MPa |
| 閥體材質：不銹鋼、碳鋼、合金鋼 |
| 聯系電話：0755-27582172 |
| 聯系傳真：0755-29559535 |
| 郵件地址：yuexiangfan@163.com |
| 聯系我們：范先生，陳小姐 |
| 聯系手機：13691750468，13714992349 |
| 聯系 Q Q：1634069416,3355237167 |
| 公司名稱：深圳市金口閥門有限公司 |
| 公司網址：m.dopods505.cn |
| 服務承諾：專業制造、專業服務， 金口為您創造更多價值!不斷提升服務質量，精益求精，“真誠的服務”是金口永恒的主題。 嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大新老客戶提供優質產品，至善至美服務. |
| |
|
|
一、微啟式螺紋安全閥介紹：
A21F外螺紋彈簧微啟式安全閥、A21H-C型外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。
二、微啟式螺紋安全閥標準規范：
設計制造標準：
|
GB/T 12243-2005
|
結構長度標準：
|
GB/T 12221-2005
|
連接法蘭標準：
|
GB/T 9113
|
壓力溫度等級：
|
GB/T 12224-2005
|
試驗檢驗標準：
|
GB/T 13927-2008
|
三、微啟式螺紋安全閥材料參數：
|
NO.
|
零件名稱
|
A21H-C/A21F材料
|
A21W-P/A21F-P材料
|
A21Y-R材料
|
|
1
|
管接頭
|
20
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
2
|
管接頭螺母
|
35
|
2Cr13
|
1Cr18Ni9Ti
|
|
3
|
閥座
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
閥體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
5
|
閥瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
1Cr18Ni12Mo2Ti
|
|
6
|
彈簧座
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
7
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
8
|
鎖緊螺母
|
Q235-A
|
ZG230-450
|
1Cr18Ni9Ti
|
|
9
|
彈簧導向墊
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
10
|
調節螺母
|
Q235-A
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
|
|
密封面材料
|
"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體
|
四、微啟式螺紋安全閥型號參數：
|
型號
|
公稱通徑
|
do
|
d
|
Do
|
M
|
d1
|
D1
|
L
|
L1
|
≈H
|
|
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P
|
15
|
12
|
15
|
20
|
M27×1.5
|
G1/2"
|
30
|
35
|
76
|
66
|
|
|
20
|
16
|
20
|
25
|
M33×1.5
|
G3/4"
|
35
|
40
|
87
|
68
|
|
|
25
|
18
|
25
|
31
|
M39×1.5
|
G1"
|
40
|
50
|
100
|
105
|
|
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P
|
15
|
10
|
15
|
25
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
66
|
|
|
20
|
10
|
20
|
31
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
68
|
|
|
25
|
12
|
25
|
31
|
M39×1.5
|
G1"
|
44
|
50
|
100
|
105
|
|
A21W-160
A21W-160P
|
15
|
8
|
20
|
/
|
M24×2
|
G1"
|
44
|
50
|
100
|
261
|
|
|
20
|
8
|
25
|
/
|
M33×2
|
G1"
|
44
|
50
|
100
|
261
|
|
|
25
|
8
|
28
|
/
|
M36×2
|
G1"
|
44
|
50
|
100
|
285
|
五、微啟式螺紋安全閥安裝說明：
1、各種彈簧微啟式外螺紋安全閥都應垂直安裝。
|
2、彈簧微啟式外螺紋安全閥出口處應無阻力，避免產生受壓現象。
|
3、彈簧微啟式外螺紋安全閥在安裝前應專門測試，并檢查其官密封性。
|
4、對使用中的彈簧微啟式外螺紋安全閥應作定期檢查。
|
六、訂貨須知:
1、外螺紋安全閥產品型號與名稱
|
2、彈簧微啟式安全閥公稱通徑DN
|
3、彈簧外螺紋安全閥額定流量系數KV
|
4、安全閥公稱壓力和壓差
|
5、安全閥閥體和閥內組件材料
|
6、微啟式外螺紋安全閥流量特性
|
7、彈簧微啟式安全閥適用溫度
|
8、彈簧安全閥電源電壓和控制信號
|
9、微啟式外螺紋安全閥是否帶附件
|
