節流截止排污閥工作原理：
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道 密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也 使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕便。閥門開啟后，管道中的介質、 雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封 付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向 方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止 較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門 排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。
節流截止排污閥參數：
|
產品名稱：
|
節流截止排污閥
|
|
產品品牌：
|
金口
|
|
產品型號：
|
TPJ41Y、TPJ341Y、TPJ641Y、TPJ941Y
|
|
產品口徑：
|
DN25-250
|
|
產品壓力：
|
0.1-10Mpa
|
|
產品材質：
|
鑄鋼、不銹鋼等
|
|
產品應用：
|
石油、天然氣、水等
|

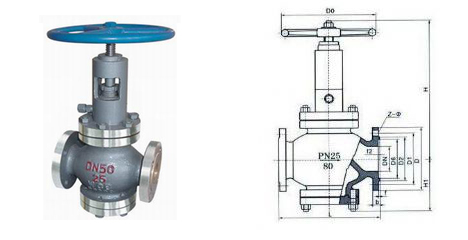

節流截止排污閥產品外形尺寸圖:
節流截止排污閥結構特點：
1、節流截止排污閥是一種新型的節流、截止、放空產品，節流截止排污閥采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。
5、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。
6、節流截止排污閥可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。
7、節流截止排污閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。
8、排污閥閥瓣的外園處高有O形密封圈，在啟/閉時具有自清掃功能和密封，排污時具有節流降壓功能。 節流截止排污閥產品性能規范：
|
壓力等級
|
常溫試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
殼體
|
密封
|
上密封
|
氣體低壓密封
|
G型
|
D型
D
|
普通
|
抗硫型
|
普通
|
|
公稱壓力
(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～250
|
-45～121
|
-29～121
|
含H2S和
CO2>500mg/m3
的介質
|
石油、天然氣、
水等
|
|
2.5
|
3.8
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
|
16.0
|
24.0
|
17.6
|
17.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
節流截止排污閥主要零件材料：
|
零件名稱
|
材料
|
|
普通型
|
“K”抗硫型
|
|
閥體、閥蓋
|
WCB碳素鑄鋼
|
|
閥瓣
|
合金鋼（表面經特殊處理或焊硬質合金）
|
|
閥桿
|
不銹鋼
|
抗硫不銹鋼
|
|
閥座
|
合金鋼（表面特殊處理）
|
合金鋼（焊硬質合金）
|
|
中法蘭螺栓
|
35CrMOA
|
|
中法蘭螺母
|
35(碳鋼)
|
|
法蘭螺母
|
鋁青銅
|
|
填料
|
填充四氟、膨脹石墨
|
|
密封圈
|
填充四氟、丁晴橡膠
|
填充四氟、氟橡膠
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂
|
節流截止排污閥產品采用標準：
|
設計標準
|
GB/T12235
|
|
結構長度
|
法蘭連接
|
GB/T12221
|
|
對焊連接
|
GB/T15188.1
|
|
連接法蘭
|
JB/T79GB/T9113
|
|
對焊端
|
GB/T12224
|
|
試驗和檢驗
|
JB/T9092
|
|
|
|
|
|
|
節流截止排污閥主要外形尺寸及重量：
|
PN
(MPa)
|
DN
(mm)
|
尺寸
|
重量
|
|
L
|
H
|
H1
|
D0
|
|
1.6
|
25
|
216
|
243
|
86
|
180
|
18
|
|
40
|
230
|
265
|
108
|
250
|
25
|
|
50
|
230
|
346
|
115
|
250
|
28
|
|
80
|
310
|
409
|
146
|
300
|
53
|
|
100
|
350
|
433
|
163
|
300
|
62
|
|
150
|
480
|
521
|
202
|
350
|
128
|
|
200
|
600
|
594
|
292
|
350
|
168
|
|
250
|
730
|
621
|
355
|
400
|
289
|
|
2.5
|
25
|
216
|
243
|
86
|
180
|
18
|
|
40
|
230
|
265
|
108
|
250
|
25
|
|
50
|
230
|
346
|
115
|
250
|
28
|
|
80
|
310
|
409
|
146
|
300
|
57
|
|
100
|
350
|
433
|
163
|
300
|
69
|
|
150
|
480
|
521
|
202
|
350
|
145
|
|
200
|
600
|
594
|
292
|
350
|
188
|
|
250
|
730
|
621
|
355
|
400
|
315
|
|
4.0
|
25
|
216
|
243
|
86
|
180
|
21
|
|
40
|
230
|
265
|
108
|
250
|
31
|
|
50
|
230
|
346
|
115
|
250
|
35
|
|
80
|
310
|
409
|
146
|
300
|
70
|
|
100
|
350
|
433
|
163
|
300
|
85
|
|
150
|
480
|
521
|
202
|
350
|
172
|
|
200
|
600
|
594
|
292
|
350
|
219
|
|
6.4
|
25
|
216
|
243
|
86
|
180
|
21
|
|
40
|
230
|
265
|
108
|
250
|
37
|
|
50
|
230
|
346
|
115
|
250
|
42
|
|
80
|
310
|
409
|
146
|
300
|
84
|
|
100
|
350
|
433
|
163
|
300
|
100
|
|
150
|
480
|
521
|
202
|
350
|
208
|
|
200
|
600
|
594
|
292
|
350
|
265
|
|
250
|
730
|
621
|
355
|
400
|
452
|
|
10.0
|
25
|
230
|
245
|
78
|
200
|
30
|
|
40
|
260
|
265
|
106
|
250
|
44
|
|
50
|
300
|
287
|
110
|
300
|
58
|
|
80
|
380
|
409
|
152
|
350
|
98
|
|
100
|
430
|
433
|
169
|
350
|
125
|
|
150
|
559
|
531
|
225
|
400
|
245
|
|
200
|
660
|
709
|
321
|
500
|
316
|
|
25
|
230
|
215
|
78
|
200
|
36
|
|
16.0
|
40
|
260
|
265
|
105
|
250
|
54
|
|
50
|
300
|
237
|
110
|
300
|
69
|
|
80
|
390
|
414
|
155
|
350
|
120
|
|
100
|
450
|
440
|
175
|
350
|
150
|
節流截止排污閥訂貨說明：
1.產品選型：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等），驅動方式。
4.驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求、質量標準、供方對質量負責的條件按國家有關質量標準。
維修保養：
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。
本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年.
