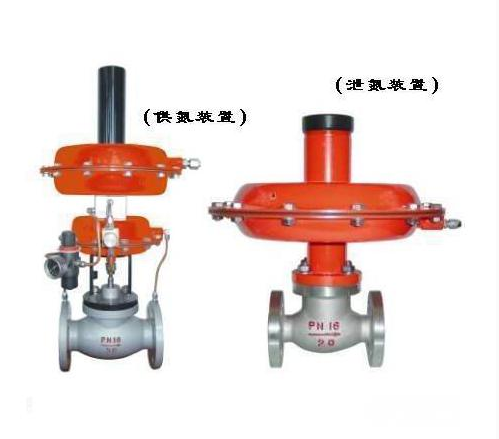

ZZYVP自力式氮封閥
【自力式氮封閥】無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0～100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。
產品公稱壓力等級有PN1.6、4.0（MPa）；口徑范圍DN20～100；流量特性為快開。
壓力設定在指揮器上通過調節彈簧實現，因而方便、快捷、省力省時，可運行狀態下連續設定，且結構簡單，維護工作量小。減壓比≤4000：1，控制精度高；動作靈敏，密封性好；
廣泛應用各種工業設備中用于氣體減壓穩壓的自動控制，特別適用于儲罐的氮封系統。
截止閥作為附件，閥門在工作前關閉此截止閥，以防止超設定壓力和雜質進入執行機構，以保護執行機構內的膜片和密封件，及超設定壓力而產生閥門整體打壞現象。
自力式氮封閥結構與工作原理 ：

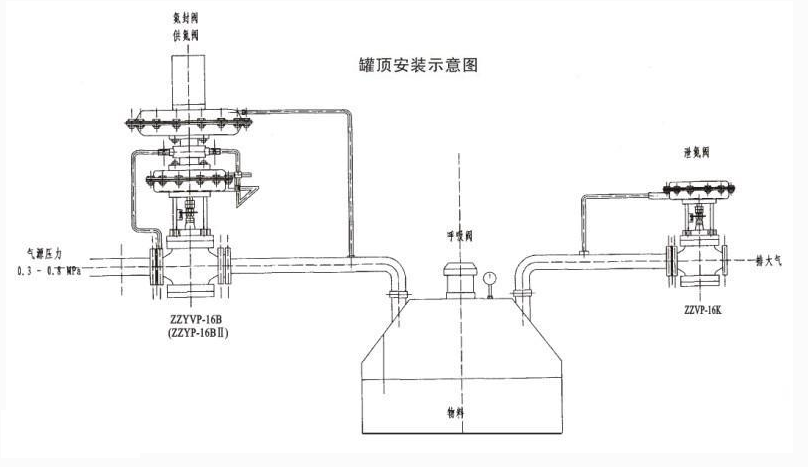

氮封裝置由氮封閥和泄氮閥兩部分組成。氮封閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH20，通過氮封裝置精確控制。
當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮閥壓力設定點時，泄氮閥自動關閉。當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，氮封閥開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升至氮封閥壓力設定值時自動關閉。
自力式氮封閥產品特點：
無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；氮封閥供氮壓力設定方便，可在連續生產的條件下進行；壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；氮封閥采用指揮器操作，減壓比可達100:1，減壓效果好，控制精度高；為確保儲罐的安全，需在罐頂設置呼吸閥，呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
1、 壓力設定彈簧
2、指揮器執行機構
3、指揮閥
4、針閥
5、主閥
6、空氣過濾減壓器
自力式氮封閥主要技術參數及性能指標:
|
公稱通徑DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
閥座直徑dn(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
壓力調節范圍KPa
|
0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66
|
|
公稱壓力PN(MPa)
|
1.0 1.6
|
|
介質溫度（℃）
|
≤80
|
|
流量特性
|
快開
|
|
調節精度（％）
|
≤5
|
|
允許壓降（Mpa）
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
執行機構薄膜有效面積（C㎡）
|
200
|
280
|
400
|
|
允許泄漏量
|
符合ANSIB16.104—1976 IV級
|
自力式氮封閥主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2
|
|
閥芯
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
|
|
閥座
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
|
|
閥桿
|
1Cr18Ni9、0Cr18Ni12Mo2
|
|
橡膠膜片
|
丁腈橡膠夾增強滌綸織物
|
|
膜蓋
|
Q235、Q235涂PTFE
|
|
O形圈
|
耐油橡膠、聚四氟乙烯
|
[深圳金口閥門有限公司]擁有民用核安全設備設計和制造許可證、壓力容器和壓力管道元件特種設備制造許可證。通過了石油學會API6D、API609認證以及ISO9001質量管理體系、ISO10012測量管理體系、ISO14001環境管理體系、GB/T28001職業健康安全管理體系認證。
