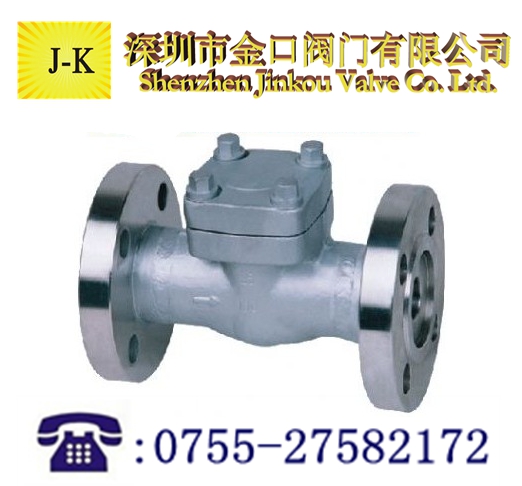

一、高溫高壓升降式止回閥描述：

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

二、高溫高壓升降式止回閥參數：

型號	公稱壓力PN(Mpa)	試驗壓力Ps(Mpa)			適用溫度(oc)	適用介質
		密度	氣密封	殼體
H41Y-25I	2.5	2.75	0.6	3.75	≤550	蒸汽、水、油品等
H41Y-40I	4.0	4.4	0.6	6.0
H41Y-64I	6.4	7.04	0.6	9.6
H41Y-100I	10.0	11.0	0.6	15.0
H41Y-25P	2.5	2.75	0.6	3.75	≤150	弱腐蝕性介質
H41Y-40P	4.0	4.4	0.6	6.0
H41Y-64P	6.4	7.04	0.6	9.6
H41Y-100P	10.0	11.0	0.6	15.0



三、高溫高壓升降式止回閥閥體參數：

零件		閥門、閥蓋、閥瓣	閥體、閥瓣密封面	墊片	螺栓
材料	I	鉻鉬鋼	硬質合金	鋼帶石棉纏繞式墊片	鉻鉬釩鋼
	P	鉻鉬鈦不銹鋼	硬質合金	聚四氟乙烯	不銹鋼

四、高溫高壓升降式止回閥尺寸參數：

公稱通徑DN（mm）	尺寸(mm)									重量(kg)
	L	D	D1	D2	·b	f	Z –φd	H	D3
15	130	95	65	45	16	2	4-φ14	100	-	5
20	150	105	75	55	16	2	4 –φ14	105	-	7
25	160	115	85	65	16	2	4 –φ14	115	110	9
32	190	135	100	78	18	2	4 –φ18	120	120	10
40	200	145	110	85	18	3	4-φ18	140	135	15
50	230	160	125	100	20	3	4-φ18	150	150	20
65	290	180	145	120	22	3	8-φ18	160	175	25
80	310	195	160	135	22	3	8-φ18	175	200	32
100	350	230	190	160	24	3	8-φ23	200	230	57
125	400	270	220	188	28	3	8-φ25	230	273	-
150	480	300	250	218	30	3	8-φ25	265	330	-
200	600	360	310	278	34	3	12-φ25	300	365	-

五、售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年
