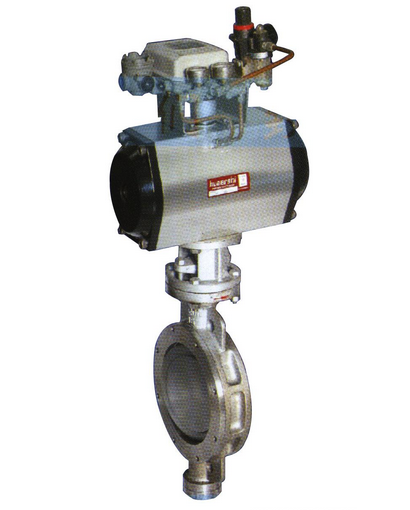

一、D643H氣動硬密封蝶閥參數：



產品名稱：	氣動硬密封蝶閥
品名型號：	D643H
公稱通經：	DN(mm) 50~2000
密封試驗：	(MPa) 0.66 1.1 1.76 2.75
強度試驗：	(MPa) 0.9 1.5 2.4 3.75
適用溫度：	碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質：	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率：	符合GB/T13927-92標準
驅動方式：	蝸輪傳動、電動、氣動、液動

二、D643H氣動硬密封蝶閥結構特點簡介：
     三偏心密封蝶閥系列D643H氣動硬密封蝶閥是我公司主要產品，大量使用在冶金、輕工、電
力、煤氣、水道等領域。

三、三偏心金屬密封蝶閥的密封原理：

     三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時

才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠

的“焊接”性能，確保密封接觸的均勻一致性

四、D643H氣動硬密封蝶閥三重偏心幾何形狀：

偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實

現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
（1）作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2）密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力

，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的

彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種

裝置是能夠自行調整對準。
